اشتباهات رایج در نصب هود صنعتی؛ چک لیست عیب یابی و استانداردهای اجرایی

اگر پس از هزینه‌های سنگین برای خرید تجهیزات پخت، فضا همچنان پر از دود، حرارت خفه‌کننده و چربی است، مشکل از دستگاه‌های شما نیست؛ بلکه به احتمال ۹۰ درصد، خطا در فرآیند نصب هود صنعتی و کانال‌کشی رخ داده است.

یک اشتباه محاسباتی ساده در تعیین ارتفاع، نادیده گرفتن افت فشار داکت‌ها یا اجرای غیراستاندارد هودهای مرکزی و دیواری می‌تواند کارآمدترین سیستم‌های تهویه رستوران را به یک دکور فلزی بی‌مصرف تبدیل کند. در این مقاله تخصصی، تمام زوایا، اشتباهات اجرایی رایج در کارگاه‌های ایران و استانداردهای مهندسی را به عنوان یک راهنمای کاربردی و فنی برای مالکان رستوران‌ها، کترینگ‌ها و سرآشپزها بررسی می‌کنیم.

تبعات مالی و بهداشتی عدم رعایت اصول فنی در سیستم‌های اگزاست

صاحبان فست‌فودها و کترینگ‌ها معمولاً تهویه را به عنوان یک بخش فرعی و کم‌اهمیت در نظر می‌گیرند و نصب آن را به آهنگر یا کانال‌سازی غیرمتخصص واگذار می‌کنند. غافل از اینکه همین تصمیم به ظاهر ساده، در بلندمدت به هزینه‌های جاری سنگین، خرابی‌های مکرر و از بین رفتن آرامش محیط کار منجر می‌شود. در حالی که اگر به جای صرف هزینه‌های مکرر تعمیر و نگهداری، هنگام خرید هود صنعتی مناسب و استاندارد، به تخصص و کیفیت تجهیزات توجه شود، نه تنها این مشکلات برطرف می‌شود، بلکه بهره‌وری و رضایت کارکنان نیز افزایش می‌یابد.

وقتی مکش سیستم هود شما به شکل اصولی اجرا نشود، چندین بحران جدی به طور همزمان شروع به شکل‌گیری می‌کند:

• استهلاک شدید تجهیزات الکترونیکی: ذرات چربی معلق در هوا که باید توسط هود صنعتی بلعیده شوند، روی بردهای گران‌قیمت فرهای کامبی، نمایشگر فست‌فودها، برد تاپینگ‌ها و کندانسور یخچال‌ها می‌نشینند. این لایه چربی نقش یک عایق حرارتی مخرب را بازی کرده و منجر به اورلود و سوختن کمپرسورهای گران‌قیمت در یخچال صنعتی راکار یا فریزرهای لاین برودت می‌شود.

• خطر حریق در خطوط پخت سنگین: عدم به کارگیری فیلترهای استیل استاندارد و تجمع چربی در زوایای نامناسب کانال‌ها، مستعدترین بستر برای گسترش آتش‌سوزی در داکت‌ها است. یک جرقه کوچک از سمت گریل ذغالی صنعتی راکار برای شعله‌ور ساختن کل خط کافی است.

• افت کیفیت و راندمان کاری نیروی انسانی: دمای بالای ۵۰ درجه سانتی‌گراد لاین گرم، پرسنل پخت را به سرعت خسته و عصبی می‌کند. خروجی این وضعیت، کاهش دقت در پخت، افت کیفیت طعم غذا و به خطر افتادن سلامت ریه کارکنان است.

• عدم تاییدیه بهداشت و پلمب مجموعه: بازرسان بهداشت و کارشناسان سازمان آتش‌نشانی در اولین بازدید، کارکرد بی‌نقص و ایمنی مکش هود را بررسی می‌کنند. کوچک‌ترین نقص در این بخش مانع از صدور پروانه کسب خواهد شد.

در کنار این موارد، آشنایی با راهنمای جامع خرید هود صنعتی به شما کمک می‌کند تا انتخاب آگاهانه‌تری برای فضای کاری خود داشته باشید.

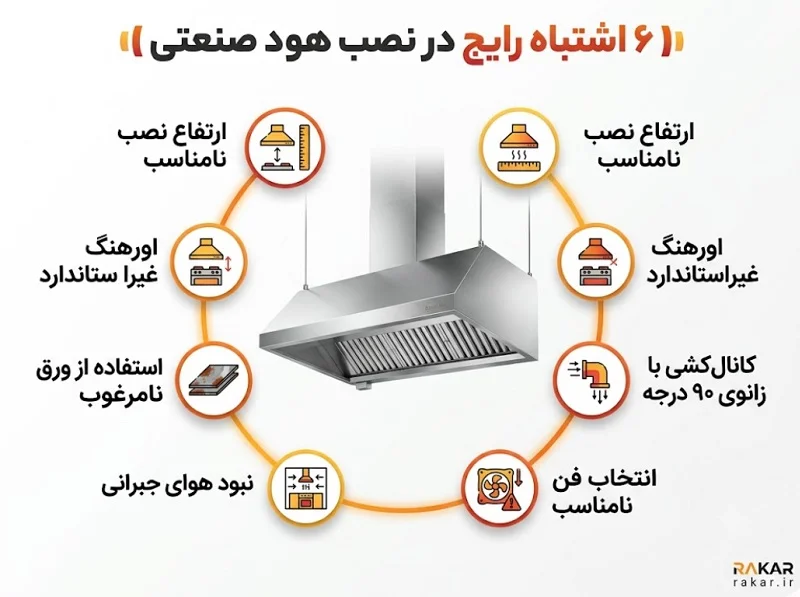

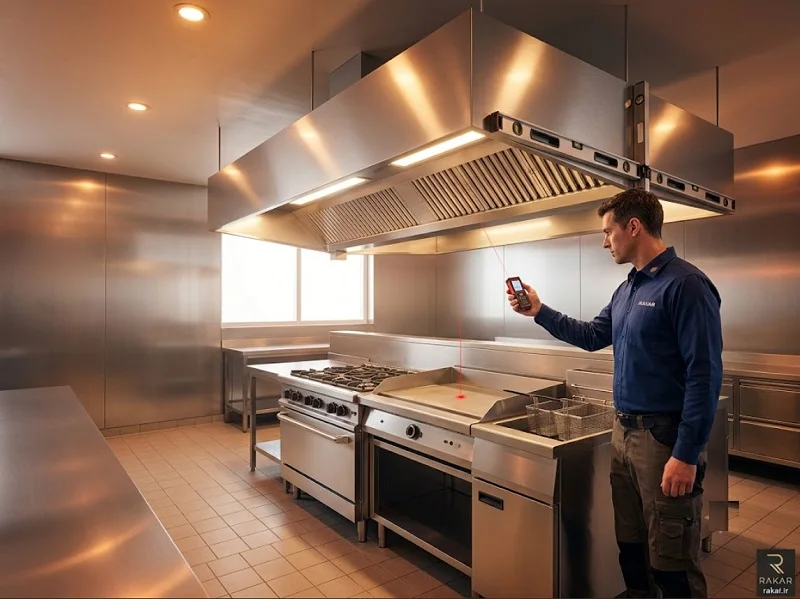

اشتباه اول: تعیین نادرست ارتفاع نصب هود صنعتی و فاصله آن تا دستگاه پخت

یکی از متداول‌ترین خطاهای نصابان تجربی در ایران، تنظیم چشمی ارتفاع هود است. آن‌ها یا هود را بیش از حد بالا می‌برند تا سرآشپز فضای سرگیر نداشته باشد، یا آن را آن‌قدر پایین نصب می‌کنند که عملاً امکان کار با دستگاه‌های پخت مرتفع مانند جوجه گردان صنعتی راکار، فر پیتزا ریلی یا دستگاه‌های کباب ترکی وجود ندارد.

چرا ارتفاع نامناسب راندمان مکش را نابود می‌کند؟

بر اساس استاندارد بین‌المللی تهویه مطبوع، جریان هوای داغ و دود خروجی از روی اجاق‌ها با زاویه خاصی به سمت بالا صعود می‌کند. اگر هود بیش از حد مجاز از سطح پخت فاصله داشته باشد، جریان‌های فرعی هوای آشپزخانه (Crossdrafts) دود را پیش از رسیدن به فیلترها منحرف کرده و در فضا پخش می‌کنند.

فرمول طلایی ارتفاع: بر اساس استانداردهای بین‌المللی و تجارب فنی تیم مهندسی راکار، لبه پایینی هود دیواری باید دقیقاً در فاصله ۱۹۰ تا ۲۰۰ سانتی‌متری از کف تمام شده آشپزخانه قرار گیرد. همچنین فاصله عمودی بین سطح کار دستگاه‌های پخت (مانند چدن‌های اجاق گاز صنعتی راکار) تا لبه پایینی فیلترهای هود باید بین ۹۰ تا ۱۱۰ سانتی‌متر باشد.

رعایت این فواصل به هود اجازه می‌دهد تا پیش از پراکنده شدن ذرات چربی، آن‌ها را مهار کند. اگر از تجهیزات خاص با ارتفاع بلند استفاده می‌کنید، شاسی و پایه‌های نگهدارنده هود باید متناسب با نقشه اولیه چیدمان و به صورت سفارشی در کارخانه تولید شوند تا تداخل فیزیکی در آشپزخانه پیش نیاید.

برای دسترسی سریع به آپدیت‌ترین مدل‌های هود صنعتی با گارانتی تضمینی، محصولات پیش‌رو را از دست ندهید. این بهترین گزینه‌ها برای خرید مطمئن شما هستند.

• دستگاه هود ساده 4COOK
• هود کباب پز 4COOK
• هود صنعتی فست فود 4COOK

اشتباه دوم: نادیده گرفتن اورهنگ (Overhang) و عدم پوشش کامل دهانه پخت

ابعاد هود نباید دقیقاً هم‌اندازه ابعاد ظاهری ردیف اجاق گازها و گریل‌ها طراحی شود. این یکی دیگر از خطاهای رایج در پروژه‌های راه‌اندازی فست‌فود و رستوران است که متاسفانه به دلیل صرفه‌جویی در مصرف ورق استیل یا خطای نقشه رخ می‌دهد.

استاندارد ابعادی پوشش دهانه هود

هوا به محض خروج از سطح اجاق، مایل به منبسط شدن و فرار به اطراف است. برای جلوگیری از این پدیده، هود باید از سه جهت باز خود (چپ، راست و جلو) به اندازه کافی بزرگ‌تر از ابعاد فیزیکی زیرین باشد. این مقدار اضافه بار را در اصطلاح فنی اورهنگ یا برآمدگی هود می‌نامند.

• اورهنگ در راستای عرض (عمق هود): هود نصب شده باید حداقل ۱۵ تا ۲۰ سانتی‌متر از لبه بیرونی اجاق یا سرخ کن صنعتی بیرون‌زدگی داشته باشد. اگر عمق گریل شما ۸۰ سانتی‌متر است، عمق هود بالای آن هرگز نباید کمتر از ۱۰۰ سانتی‌متر باشد.

• اورهنگ در راستای طول هود: از سمت چپ و راست دستگاه‌های انتهایی لاین پخت، هود باید حداقل ۱۵ سانتی‌متر ادامه داشته باشد تا دودی که به صورت مایل صعود می‌کند را کاملاً جذب کند.

عدم رعایت این برآمدگی استاندارد، فرار دود از جناحین هود را تضمین می‌کند؛ حتی اگر قوی‌ترین اگزاست فن بازار را روی پشت‌بام نصب کرده باشید.

بیشتر بخوانید: تفاوت هود صنعتی تک جداره و دوجداره

اشتباه سوم: اجرای کانال‌کشی با زانوهای تند و تغییر مقطع‌های ناگهانی

سیستم تهویه را مانند رگ‌های بدن تصور کنید؛ هرگونه انسداد، تنگی ناگهانی یا زوایای تند، جریان خون را مختل می‌کند. در سیستم اگزاست نیز کانال‌ها وظیفه هدایت بی‌دردسر هوا را بر عهده دارند. متاسفانه به دلیل محدودیت‌های معماری در ساختمان‌های تجاری ایران، بسیاری از نصابان دست به شاهکارهای غیراستانداردی در اجرای کانال‌کشی می‌زنند.

عواقب افت فشار استاتیک ناشی از طراحی بد داکت‌ها

هر زانوی ۹۰ درجه تند در مسیر کانال، مقاومتی معادل چند متر کانال صاف در برابر عبور هوا ایجاد می‌کند که به آن افت فشار استاتیک می‌گویند. وقتی تعداد زانوها زیاد می‌شود و از تبدیل‌های غیراستاندارد برای باریک کردن مقطع کانال استفاده می‌کنید، هوا پشت این موانع فشرده می‌شود.

1. کاهش چشمگیر دبی هوا: اگزاست فن شما زیر بار سنگین می‌رود و جریان هوای واقعی تخلیه شده به نصف قدرت نامی دستگاه می‌رسد.

2. تولید صدای ناهنجار و لرزش: عبور هوای پرفشار از مقاطع تنگ و زوایای تند، سوت‌های آزاردهنده و لرزش کانال‌ها را در سقف‌های کاذب به همراه دارد که آرامش پرسنل و حتی مشتریان سالن را بر هم می‌زند.

3. رسوب شدید چربی: در زوایای تند، سرعت جریان هوا افت می‌کند و چربی سنگین معلق در هوا فرصت پیدا می‌کند تا روی دیواره داخلی کانال رسوب کند. این چربی انباشته شده، خطر حریق را به شدت افزایش می‌دهد.

اشتباه چهارم: نصب اگزاست فن نامناسب و عدم انطباق موتور با شرایط کاری

سپردن کار به کارگاه‌های فاقد تخصص مهندسی، منجر به خرید فن‌هایی می‌شود که به هیچ وجه برای اگزاست چرب آشپزخانه تجاری طراحی نشده‌اند. استفاده از هواکش‌های معمولی صنعتی (اکسیال قاب‌دار) یا فن‌های سانتریفیوژ فوروارد ارزان قیمت، یکی از فاجعه‌بارترین اقدامات در تجهیز آشپزخانه‌هاست.

تفاوت‌های عملکردی فن‌های فوروارد و بکوارد در سیستم اگزاست

پروانه فن‌های سانتریفیوژ فوروارد (خم به جلو) دارای تعداد زیادی پره ریز و نزدیک به هم است. این پره‌ها فضای بسیار کمی برای عبور ذرات معلق دارند. به محض اینکه ذرات چربی از فیلترهای هود عبور کنند و به پروانه‌های فوروارد برسند، فضای بین پره‌ها پر شده و پروانه اصطلاحاً کچل یا از تعادل خارج (Unbalance) می‌شود. نتیجه این اتفاق، لرزش‌های شدید موتور، آسیب به بلبرینگ‌ها، افزایش آمپر مصرفی برق و در نهایت سوختن الکتروموتور در کوتاه مدت است.

برای غلبه بر این مشکل، استاندارد تهویه رستوران حکم می‌کند که موتور اگزاست فن حتماً باید خارج از مسیر مستقیم هوای چرب و داغ باشد (موتور بغل یا فولی تسمه) و پروانه آن نیز از نوع بکوارد (خم به عقب) با فواصل باز پره‌ها طراحی شود. پروانه بکوارد علاوه بر مقاومت بالا در برابر تجمع چربی، قدرت بی‌نظیری در تامین فشار استاتیک لازم برای عبور هوا از مسیرهای طولانی کانال دارد.

و در نهایت اگر می‌خواهید بدانید بهترین هود صنعتی کدام است، معیارهایی مثل جنس بدنه، قدرت موتور و سهولت نظافت را در اولویت قرار دهید.

اشتباه پنجم: نادیده گرفتن هوای جبرانی و ایجاد فشار منفی شدید

یک قانون ساده و بی‌رحم فیزیکی وجود دارد: شما نمی‌توانید از یک اتاق هوابند شده، هوا خارج کنید مگر آنکه راهی برای ورود هوای جدید پیش‌بینی کرده باشید. متاسفانه در بسیاری از پروژه‌های نصب هود صنعتی در ایران، تمام تمرکز صرفاً روی تخلیه هوا (اگزاست) قرار می‌گیرد و هیچ فکری برای تامین هوای جایگزین (Make-up Air) نمی‌شود.

چالش‌های ناشی از کمبود هوای جبرانی در محیط‌های صنعتی

وقتی فن سانتریفیوژ شما در حال تخلیه 4000 CFM هوا به سمت بیرون است، این حجم بزرگ هوا باید از درزها، پنجره‌ها یا درهای ورودی وارد آشپزخانه شود. اگر فضای شما کیپ و بسته باشد، آشپزخانه دچار افت فشار شدید یا همان خلاء نسبی (فشار منفی) می‌شود.

این فشار منفی آسیب‌های زنجیره‌ای زیر را ایجاد می‌کند:

• سنگین شدن درهای خروجی: درهای ارتباطی بین آشپزخانه و سالن پذیرایی یا بیرون، به سختی باز می‌شوند و هنگام بسته شدن با شدتی وحشتناک به چارچوب کوبیده می‌شوند.

• خفگی اگزاست فن: فن زیر فشار می‌رود و بدون کارایی ملموس، مصرف برق موتور به شدت بالا رفته و داغ می‌کند.

• مکش معکوس بو و آلاینده‌ها: هوای کثیف و چرب به جای خروج از کانال، مجدداً از هود پس زده می‌شود و بوی زهم غذا، رطوبت و گرما در سراسر سالن پذیرایی رستوران پخش می‌شود تا آسایش مشتریان را کاملاً سلب کند.

• احتراق ناقص دستگاه‌های گازسوز: به دلیل کمبود اکسیژن، مشعل کباب‌پزها، اجاق گاز صنعتی راکار و گریل‌ها زرد می‌سوزند که علاوه بر ایجاد دوده روی ظروف، مونوکسید کربن بالایی تولید می‌کند.

گروه صنعتی راکار با در نظر گرفتن این خلاء مهندسی در پروژه‌ها، همواره هودها و سیستم‌های دمنده هوای جبرانی را به گونه‌ای طراحی می‌کند که ۸۰ تا ۹۰ درصد هوای تخلیه شده، از طریق فن‌های هوای تازه (Fresh Air) یا پلنوم‌های تعبیه شده در جلو و پایین هود فیلتردار جبران شود تا توازن فشار اتمسفر آشپزخانه به طور دقیق پایدار بماند.

برای دسترسی سریع به آپدیت‌ترین مدل‌های تجهیزات جانبی تهویه صنعتی با گارانتی تضمینی، محصولات پیش‌رو را از دست ندهید. این بهترین گزینه‌ها برای خرید مطمئن شما هستند.

• لرزه گیر فنری سانتریفیوژ
• فیلترهای سانتریفیوژ
• سایلنسر صنعتی کانال سانتریفیوژ

اشتباه ششم: انتخاب نامناسب متریال و ورق هود در فست‌فودهای پرتردد

یکی از بخش‌هایی که سودجویان تلاش می‌کنند با کاهش کیفیت آن قیمت تمام شده را پایین بیاورند، ضخامت و نوع آلیاژ استیل به کار رفته در بدنه هود است.

بررسی ورق استیل ۴۳۰ (بگیر) در مقایسه با استیل ۳۰۴ (نگیر)

هود آشپزخانه صنعتی مدام در معرض حرارت ناشی از شعله‌ها، بخار آب حاصل از شستشو و پخت و پز، و اسیدهای ناشی از چربی‌های داغ است.

• ورق استیل ۴۳۰ (بگیر): این متریال قیمت ارزان‌ترین دارد و فاقد عنصر گران‌قیمت نیکل است. استفاده از این ورق در محیط مرطوب آشپزخانه، به سرعت با فرآیند اکسیداسیون و زنگ‌زدگی همراه می‌شود. چربی‌ها بر روی آن رسوب سختی ایجاد می‌کنند که فرآیند نظافت را غیرممکن می‌سازد. همچنین در اثر حرارت مداوم شعله‌ها، به سرعت دفرمه شده و تاب برمی‌دارد.

• ورق استیل ۳۰۴ (نگیر): ورق استیل ۳۰۴ نگیر استاندارد طلایی صنایع غذایی در جهان است. به دلیل وجود نیکل و کروم بالا، در برابر خوردگی اسیدی چربی‌ها و رطوبت ۱۰۰ درصد مقاوم است. تمیزکاری آن با مواد شوینده صنعتی بدون تغییر در جلا و رنگ استیل انجام می‌شود و دوام و استحکام ساختاری هود را برای سالیان دراز تضمین می‌کند.

تجهیزات آشپزخانه صنعتی راکار با استفاده انحصاری از ورق‌های استیل ۳۰۴ خش‌دار با ضخامت‌های مهندسی شده (۱ تا ۱.۵ میلی‌متر)، محصولاتی با استحکام ساختاری بی‌نظیر ارائه می‌دهد که تا دهه‌ها بدون تغییر شکل و پوسیدگی به کار خود ادامه می‌دهند.

همچنین اگر قصد دارید همزمان سیستم تهویه را نیز بهینه کنید، بهتر است با اصول محاسبه ابعاد هود صنعتی بر اساس خط پخت خود آشنا شوید تا مکش مناسبی داشته باشید.

مقایسه نصب مهندسی (راکار) در برابر روش‌های غیراستاندارد کارگاهی

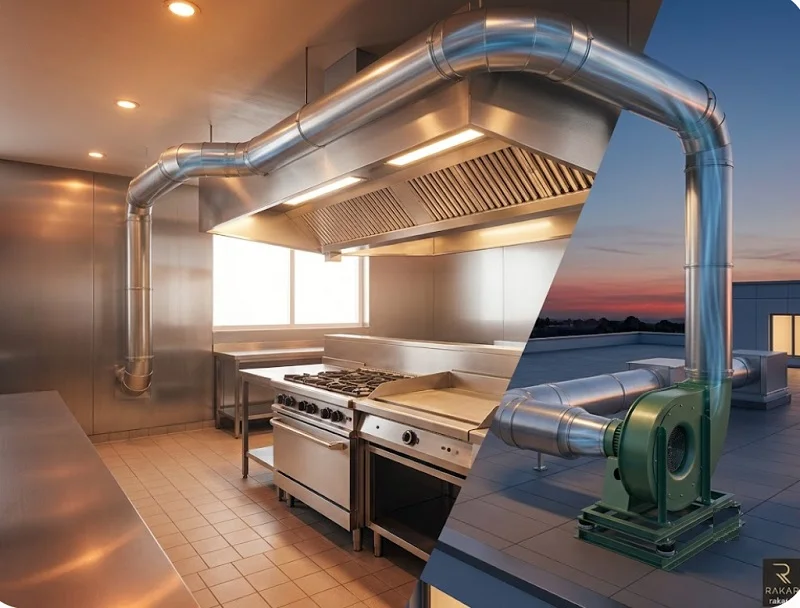

چک لیست طلایی عیب‌یابی و راه‌اندازی سیستم تهویه رستوران

قبل از استارت نهایی آشپزخانه خود و تماس با بازرسان بهداشت، این چک‌لیست کاربردی را یک به یک با تکنسین نصب خود بررسی و تایید کنید:

1. بررسی جهت چرخش اگزاست فن: در موتورهای سه فاز بسیار شایع است که به دلیل جابجایی فازها، فن به صورت معکوس بچرخد. در این حالت صدا تولید می‌شود اما قدرت مکش عملاً صفر است.

2. تست شعله و کشش هوا: یک کاغذ یا شعله فندک را در لبه پایینی هود نگه دارید؛ جریان هوا باید بدون تردید کاغذ را به سمت فیلترها بکشد.

3. عایق‌بندی و آب‌بندی درزها: مطمئن شوید کانال‌ها در تمام طول مسیر، به ویژه اتصالات و زانوها، با ماستیک‌های نسوز کاملاً آب‌بند شده‌اند تا چربی آب شده به سقف کاذب نشت نکند.

4. تراز بودن هود: اگر بدنه هود تراز نباشد، مایعات و چربی‌های هدایت شده توسط فیلترها به جای سرازیر شدن به شیر تخلیه، از گوشه‌های هود روی سرآشپز و دستگاه‌های پخت می‌چکند.

5. وجود شاسی و لرزه‌گیر موتور: اگزاست فن سانتریفیوژ روی پشت‌بام حتماً باید روی پایه‌های لرزه‌گیر (لاستیکی یا فنری) قرار داشته باشد تا ارتعاشات حرکتی پروانه به اسکلت ساختمان منتقل نشود.

همکاری تخصصی با برند راکار برای طراحی و اجرای بدون نقص سیستم تهویه

اجرای یک سیستم تهویه بی‌عیب‌ونقص، فراتر از خرید یک هود ساده، یک علم مهندسی دقیق شامل محاسبات فیزیک سیالات، افت فشار دینامیکی و ارگونومی فضای کار است. اشتباه در این مسیر مساوی با دور ریختن سرمایه، تعویض‌های مداوم تجهیزات و نارضایتی دائمی در محیط کار شماست.

گروه صنعتی راکار به عنوان یکی از نام‌های پیشرو و تخصصی در حوزه تولید تجهیزات آشپزخانه صنعتی در ایران، با بهره‌گیری از کادر فنی و مهندسی مجرب، سیستم‌های اگزاست و تهویه را کاملاً متناسب با معماری ساختمان، نوع لاین پخت و فست‌فودهای پرتردد شما طراحی و سفارشی‌سازی می‌کند. هودهای تولیدشده در راکار، از باکیفیت‌ترین متریال استیل ضدزنگ و مجهز به فیلترهای استاندارد بافل تولید می‌شوند تا دوام، کارایی و سهولت در نظافت را به طور همزمان به آشپزخانه شما هدیه کنند.

علاوه بر تجهیزات تهویه، شما می‌توانید برای هماهنگی کامل لاین‌های شستشو و آماده‌سازی، از سایر محصولات استیل مانند میز کار صنعتی راکار و سینک صنعتی راکار نیز به صورت یکپارچه بهره‌مند شوید.

در جستجوی یک فروشگاه تجهیزات رستوران معتبر، اغلب با کاتالوگ‌های بی‌پایان و مشخصات فنی گیج‌کننده روبرو می‌شوید که انتخاب را دشوار می‌کنند. فروشگاه اینترنتی راکار این تجربه را متحول کرده است. ما فراتر از یک پلتفرم فروش آنلاین، یک مرکز مشاوره تخصصی هستیم. این یعنی شما می‌توانید به راحتی و با چند کلیک، به کامل‌ترین مجموعه تجهیزات دسترسی داشته باشید و همزمان، از طریق مشاوره آنلاین و تلفنی کارشناسان ما، از انتخابی هوشمندانه و متناسب با نیازهایتان اطمینان حاصل کنید. تخصص ما در مشاوره راه‌ اندازی رستوران، به ما این قدرت را می‌دهد که هر خرید شما را جزئی از یک استراتژی موفقیت بلندمدت ببینیم. در راکار، شما تنها یک محصول نمی‌خرید، بلکه دانش و تجربه یک تیم حرفه‌ای را به کسب‌وکار خود اضافه می‌کنید.

شما می‌توانید برای برآورد محاسبات CFM، طراحی نقشه سه بعدی کانال‌کشی، انتخاب مناسب‌ترین ظرفیت اگزاست فن و سفارش هودهای اختصاصی با ابعاد مغازه خود، همین حالا با کارشناسان و مهندسان ارشد تجهیزات آشپزخانه صنعتی راکار تماس بگیرید و از یک مشاوره فنی عمیق و کاربردی بهره‌مند شوید.

سوالات متداول

۱. بهترین زاویه برای شیب کانال‌های افقی در زمان نصب هود صنعتی چیست؟

کانال هود صنعتی افقی طویل باید شیبی حدود ۲ درصد به سمت هود داشته باشند تا چربی مایع شده به سمت مخزن تخلیه جریان یابد.

۲. فاصله هود صنعتی تا سقف کاذب به چه صورت تنظیم می‌شود؟

بدنه هود یا باید چسبیده به سقف کاذب باشد یا به گونه‌ای کاور شود که چربی در فضای بالای هود جمع نگردد.

۳. چرا چربی از لبه‌های هود چکه می‌کند؟

این مشکل به علت عدم استفاده از فیلترهای بافل جناغی استیل، شیب‌بندی نادرست هود یا شل بودن شیر تخلیه ناودانی رخ می‌دهد.

۴. آیا می‌توان هود صنعتی را با زنجیر به سقف آویزان کرد؟

بله؛ اما زنجیرها حتماً باید از جنس گالوانیزه ضخیم یا استیل با اتصالات مهار پیچی ایمن باشند تا لرزش هود مهار شود.

۵. کاربرد پلنوم (Plenum) در نصب هود چیست؟

پلنوم محفظه‌ای در جلو یا سقف هود است که هوای جبرانی تازه را به آرامی و بدون ایجاد جریان آشفته در آشپزخانه پخش می‌کند.

۶. چرا با وجود روشن بودن اگزاست فن، دود در آشپزخانه حرکت نمی‌کند؟

علت اصلی این فاجعه، ایجاد خلاء یا فشار منفی شدید در محیط به دلیل فقدان تزریق سیستم هوای جبرانی مناسب است.

۷. گارانتی نصب و تولید هودهای گروه صنعتی راکار شامل چه مواردی است؟

راکار کیفیت استیل ۳۰۴ نگیر، عدم تغییر رنگ، آب‌بندی درزها و دوام شاسی مهار هودهای خود را به صورت کتبی تضمین می‌کند.
