آموزش محاسبه ابعاد هود صنعتی بر اساس خط پخت شما + مشاوره رایگان راکار

طراحی درست هود صنعتی، مستقیم روی ایمنی، بوگیری، رضایت مشتری و حتی طول عمر تجهیزات شما تأثیر می گذارد. اگر ابعاد هود بر اساس خط پخت، نوع گریل، سرخ کن، اجاق ها و حجم تولید محاسبه نشود، همیشه با مشکل دود، بخار روغن، بوی ماندگار و فشار بیش از حد روی اگزاست فن روبه رو خواهید بود. هدف این مقاله این است که قدم به قدم یاد بگیرید چگونه ابعاد هود صنعتی را به صورت اصولی، علمی و نزدیک به استانداردهای جهانی محاسبه کنید.

در این راهنما، از مفاهیم پایه مثل ابعاد استاندارد هود صنعتی، فاصله نصب و میزان اورلپ هود نسبت به تجهیزات پخت شروع می کنیم و به فرمول تقریبی محاسبه طول، عرض، ارتفاع و حتی دبی مورد نیاز می رسیم. سعی شده تمام توضیحات بر اساس نیاز واقعی آشپزخانه های رستورانی، فست فود و کترینگ باشد. در بخش های مختلف مقاله، نمونه های کاربردی از خط پخت و پیشنهادهای عملی برند تجهیزات آشپزخانه صنعتی راکار را هم می بینید تا بتوانید انتخاب دقیق تری برای پروژه خود انجام دهید.

محاسبه ابعاد هود صنعتی بر اساس خط پخت شما چگونه انجام می شود؟

محاسبه ابعاد هود صنعتی زمانی درست است که ابتدا خط پخت را دقیق بشناسید: نوع دستگاه ها، طول خط، شدت حرارت، فضای آشپزخانه و مسیر کانال کشی. هود صنعتی نباید یک محصول آماده و تصادفی باشد؛ ابعاد آن باید دقیقاً براساس چیدمان و قدرت تجهیزات گازسوز شما طراحی شود.

در بیشتر استانداردهای راه اندازی رستوران توصیه می شود هود از هر طرف تجهیزات گازسوز، بین 15 تا 30 سانتی متر بزرگ تر باشد. این حاشیه اضافی باعث می شود دود، بخار و گرما در زیر کاناپی هود نگه داشته شود و به جای فرار به محیط، به سمت فیلتر و کانال هدایت گردد. بنابراین نقطه شروع طراحی، اندازه گیری دقیق طول و عرض خط پخت است، نه انتخاب یک هود آماده بر اساس حدس و گمان.

بیشتر بخوانید: راهنمای کامل نصب و نگهداری هود صنعتی دیواری

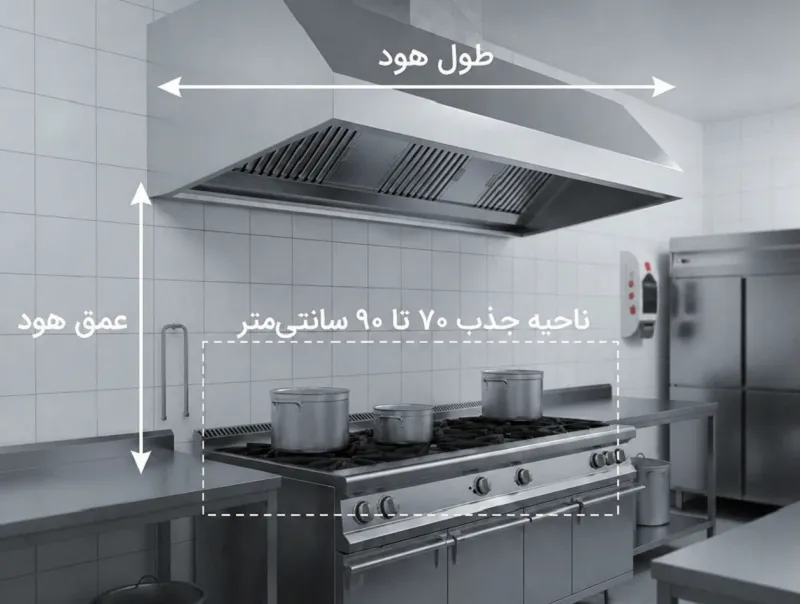

اصول پایه در تعیین طول، عرض و ارتفاع هود صنعتی

ابعاد هود صنعتی معمولاً بر اساس سه مؤلفه اصلی تعیین می شود: طول خط پخت، عمق تجهیزات از دیوار و ارتفاع نصب. طول هود باید حداقل برابر با طول تجهیزات و ترجیحاً 20 تا 30 سانتی متر بیشتر از هر طرف باشد. برای مثال، اگر طول خط پخت شما 3 متر است، طول هود پیشنهادی بین 3.4 تا 3.6 متر در نظر گرفته می شود.

عرض هود (عمق) به فاصله دستگاه از دیوار و نوع خط پخت وابسته است. در هودهای دیواری صنعتی، عمق 100 تا 120 سانتی متر برای خطوط پخت سنگین بسیار رایج است، چون دستگاه هایی مثل گریل ذغالی، سرخ کن و فر ساندویچی اغلب جلوی خط قرار می گیرند و بخار روغن باید در محدوده هود باقی بماند. ارتفاع نصب نیز معمولاً بین 190 تا 210 سانتی متر از کف زمین تعیین می شود تا هم سرآشپز در محدوده دید و حرکت آزاد باشد و هم مکش هود کارآمد بماند.

فرمول تقریبی محاسبه ابعاد هود صنعتی بر اساس تجهیزات پخت

برای نزدیک شدن به یک محاسبه استاندارد، می توان از چند قانون تجربی کاملاً کاربردی استفاده کرد. این قوانین در بسیاری از مقالات تخصصی و پروژه های واقعی تأیید شده اند و به شما کمک می کنند بدون پیچیدگی فرمول های مهندسی، ابعاد هود را منطقی انتخاب کنید.

اندازه گیری طول هود صنعتی بر اساس خط پخت

طول تمام تجهیزات گازسوز (گریل، سرخ کن، اجاق، فر ساندویچی و…) را کنار هم جمع کنید.

به عدد به دست آمده، از هر طرف حداقل 15 سانتی متر و در پروژه های حرفه ای 25 تا 30 سانتی متر اضافه کنید.

به عنوان نمونه، فرض کنید خط پخت و تجهیزات فست فود شما شامل موارد زیر است:

• گریل 90 سانتی متری
• سرخ کن 60 سانتی متری
• فر ساندویچی 120 سانتی متری
• طول خط پخت: 270 سانتی متر

طول پیشنهادی هود با اورلپ 25 سانتی متری از هر طرف:

270 + 25 + 25 = 320 سانتی متر

تعیین عمق (عرض) هود بر اساس نوع خط پخت

در هودهای دیواری، عمق هود باید حداقل 10 تا 15 سانتی متر بیشتر از عمق دستگاه ها باشد تا بخار و دود در کاناپی هود جمع شود. اگر عمق دستگاه ها 80 سانتی متر است، عمق هود 100 تا 110 سانتی متر منطقی است. در خطوط پخت سنگین با گریل ذغالی و سرخ کن های حجیم، عمق 110 تا 120 سانتی متر عملکرد بهتری دارد.

در هودهای جزیره ای (نصب وسط آشپزخانه)، معمولاً عرض هود در دو جهت بیشتر در نظر گرفته می شود تا چهار طرف تجهیزات را پوشش دهد. اینجا هم قانون اورلپ 15 تا 30 سانتی متری کاملاً کاربردی است.

• هود صنعتی با چربی‌گیر 4COOK
• هود صنعتی فست فود 4COOK
• هود کباب پز 4COOK

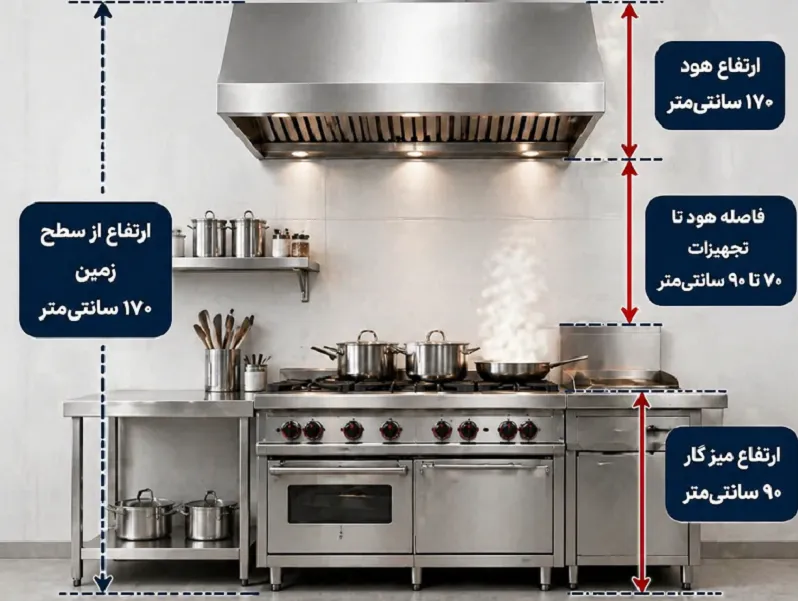

ارتفاع استاندارد نصب هود نسبت به سطح تجهیزات

فاصله استاندارد بین سطح گریل صنعتی یا سرخ کن صنعتی تا لبه پایینی هود معمولاً بین 70 تا 90 سانتی متر در نظر گرفته می شود. ارتفاع کمتر از 70 سانتی متر ممکن است به دلیل شدت حرارت، به بدنه هود آسیب بزند و همچنین دسترسی آشپز را محدود کند. ارتفاع بالاتر از 90 سانتی متر هم باعث کاهش راندمان مکش و فرار بخار روغن می شود.

برای مثال، اگر ارتفاع سطح کار تجهیزات شما 90 سانتی متر است و فاصله مناسب را 80 سانتی متر در نظر بگیریم، لبه پایینی هود در ارتفاع 170 سانتی متری از کف نصب می شود. این اعداد می توانند بسته به نوع پروژه و توصیه تولیدکننده ای مانند تجهیزات آشپزخانه صنعتی راکار اندکی تغییر کنند، اما چارچوب کلی همین است.

مقایسه ابعاد پیشنهادی هود برای تجهیزات مختلف

ارتباط دبی هوادهی (CFM) با ابعاد هود صنعتی

دبی هوادهی (CFM) مقدار هوایی است که هود و اگزاست فن در یک دقیقه از محیط خارج می کنند. هرچه خط پخت شما سنگین تر و حجیم تر باشد، به دبی بیشتری نیاز دارید. ابعاد هود و دبی مورد نیاز، کاملاً به هم مرتبط هستند؛ هودی که سطح پوشش بزرگ تری دارد، برای عملکرد مؤثر به ظرفیت مکش بالاتری نیاز خواهد داشت.

در بسیاری از منابع، برای تجهیزات گازسوز سنگین مانند گریل ذغالی، سرخ کن و فر کامبی، مقادیر تقریبی دبی بر اساس سطح دهانه هود و نوع تجهیزات پیشنهاد می شود. انتخاب فن خیلی ضعیف باعث می شود علی رغم ابعاد مناسب هود، دود و چربی به خوبی جمع آوری نشود. از طرف دیگر، فن بیش از حد قوی هم می تواند باعث ایجاد صدای زیاد و اتلاف انرژی شود. در چنین شرایطی، مشاوره تخصصی از تولیدکنندگانی مانند تجهیزات آشپزخانه صنعتی راکار، نقش مهمی در انتخاب ترکیب درست هود و اگزاست فن دارد.

بیشتر بخوانید: انواع هودهای صنعتی آشپزخانه

تفاوت ابعاد هود دیواری و هود جزیره ای

هود دیواری

• در ۸۰٪ پروژه ها استفاده می شود.
• عمق معمول: ۹۰ تا ۱۲۰ سانتی متر
• مناسب خط پخت خطی
• هزینه کمتر نسبت به هود جزیره ای

هود جزیره ای

• برای آشپزخانه های وسط سالن و کترینگ ها مناسب است.
• پوشش چهارطرفه
• نیاز به اورلپ بیشتر (۲۰ تا ۳۰ سانتی متر در چهار جهت)
• فن قوی تر به دلیل سطح مکش بزرگ تر

خط پخت سبک، نیمه سنگین و سنگین؛ ابعاد هود در هر کدام چگونه است؟

برای اینکه محاسبه ابعاد هود صنعتی را ساده تر کنید، بهتر است ابتدا خط پخت خود را در یکی از سه سطح زیر دسته بندی کنید:

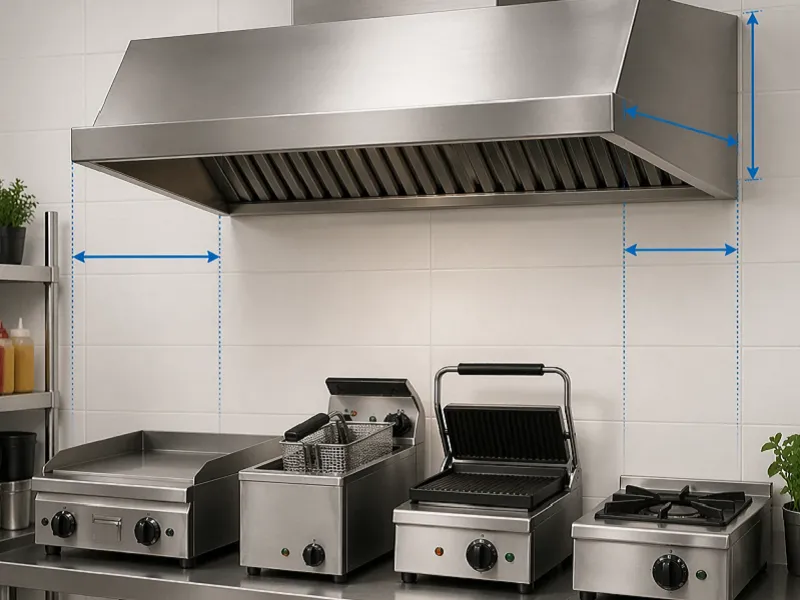

خط پخت سبک (کافه ها و فست فودهای کوچک)

در این نوع خط پخت، معمولاً تجهیزات با حرارت متوسط و تولید دود کم تر استفاده می شود؛ مثل تاپینگ گرم، اجاق گاز صنعتی دو شعله، ساندویچ پرس برقی. در این حالت، ابعاد هود می تواند کمتر تهاجمی باشد و عمق 80 تا 90 سانتی متر با اورلپ 15 تا 20 سانتی متر از هر طرف معمولاً کافی است. انتخاب هود تک جداره با فیلتر مشبک، در بسیاری از این پروژه ها جواب می دهد.

خط پخت نیمه سنگین (فست فود با سرخ کن و گریل روغنی)

اینجا شاهد سرخ کن های رومیزی یا ایستاده، گریل روغنی و شاید فر ساندویچی هستیم. حرارت، چربی و بخار روغن بیشتر است و نیاز به هود عمیق تر و بلندتر دارید. عمق 100 تا 110 سانتی متر و طول با اورلپ 20 تا 25 سانتی متری از هر طرف پیشنهاد می شود. استفاده از فیلتر گرانشی (Baffle) و کانال کشی اصولی در این سطح اهمیت بسیار بیشتری پیدا می کند.

خط پخت سنگین (گریل ذغالی، سرخ کن حجیم، فر پیتزا رستورانی)

در این سطح، با بیشترین حجم دود، چربی و حرارت روبه رو هستید. عمق هود به 110 تا 120 سانتی متر می رسد و اورلپ 25 تا 30 سانتی متری از هر طرف کاملاً منطقی است. معمولا استفاده از هود دوجداره با فیلترهای چندمرحله ای و طراحی مهندسی شده ضرورت دارد. در چنین پروژه هایی، همکاری با تیم های تخصصی مثل تجهیزات آشپزخانه صنعتی راکار، کمک می کند از بروز اشتباهات رایج مانند زیرابعاد بودن هود یا انتخاب فن ضعیف جلوگیری شود.

دسته بندی اصلی هودهای صنعتی و انتخاب مناسب بر اساس ابعاد

برای محاسبه ابعاد هود صنعتی، باید بدانید با کدام دسته از هودها سروکار دارید، زیرا محل نصب (دیوار یا وسط سالن) روی طول، عرض و حتی ارتفاع آن اثر می گذارد.

هود دیواری (Wall Mounted Hood)

هود دیواری رایج ترین نوع در آشپزخانه های رستورانی و فست فود است که در بالای خط پخت کنار دیوار نصب می شود.

ویژگی ها:

• مناسب خطوط پخت خطی
• امکان کانال کشی مستقیم به بیرون
• عمق معمول بین 90 تا 120 سانتی متر

در این دسته، طول هود به سادگی بر اساس طول خط پخت به اضافه حاشیه ایمنی محاسبه می شود.

هود جزیره ای (Island Hood)

هود جزیره ای زمانی استفاده می شود که خط پخت در وسط آشپزخانه قرار دارد و از چهار طرف قابل دسترسی است.

ویژگی ها:

• مناسب آشپزخانه اوپن و مرکزی
• پوشش چهارطرفه تجهیزات
• نیاز به دقت بالاتر در محاسبه ابعاد

در این نوع، علاوه بر طول، عرض هود نیز باید با اورلپ 15 تا 25 سانتی متری از هر طرف بیشتر از ابعاد تجهیزات در نظر گرفته شود.

بیشتر بخوانید: بهترین هود صنعتی کدام است؟

نقش جنس بدنه و نوع فیلتر در تعیین ابعاد هود صنعتی

اگرچه جنس بدنه و نوع فیلتر مستقیماً عدد طول و عرض را تغییر نمی دهند، اما روی طراحی کاناپی و فضای داخلی هود اثر می گذارند. هودهای استیل 304 به دلیل مقاومت بالاتر در برابر خوردگی، معمولاً در آشپزخانه هایی با شستشوی مداوم و رطوبت بالا انتخاب می شوند. استفاده از فیلتر گرانشی در خطوط پخت سنگین، فضای بیشتری داخل هود می طلبد و ممکن است طراحی کاناپی را عمیق تر کند.

در بسیاری از محصولات تخصصی برندهایی مانند تجهیزات آشپزخانه صنعتی راکار، ابعاد کلی هود بر اساس نوع فیلتر و سیستم تخلیه چربی بهینه سازی می شود تا هم عملکرد مکش بهتر شود و هم شستشو و سرویس دوره ای آسان تر باشد. این یعنی محاسبه ابعاد هود صنعتی فقط یک عدد خشک نیست و باید با جزئیات فنی دیگر هماهنگ شود.

معرفی دسته بندی اصلی محصولات مرتبط با هود صنعتی

برای اینکه سیستم تهویه شما کامل و کارآمد باشد، باید علاوه بر خود هود، به چند گروه محصول دیگر نیز توجه کنید:

• هود صنعتی دیواری و جزیره ای (تک جداره، دوجداره)
• اگزاست فن های سانتریفیوژ و آکسیال
• کانال کشی گالوانیزه یا استیل
• فیلترهای گرانشی، مشبک و چندلایه
• سیستم اطفای حریق داخل هود

برندهایی مثل تجهیزات آشپزخانه صنعتی راکار معمولاً این محصولات را به صورت یک پکیج کامل طراحی و عرضه می کنند تا هود، فن، کانال و اطفای حریق با هم سازگار باشند و در نهایت، ابعاد و عملکرد کل سیستم در کنار هم بهینه شود.

• دستگاه هود ساده 4COOK
• هود چربی‌گیر 4COOK
• هود دوجداره صنعتی 4COOK

استانداردهای جهانی ابعاد هود صنعتی در رستوران ها

یکی از مهم ترین بخش های طراحی هود صنعتی، آشنایی با استانداردهای جهانی است. استانداردهایی مثل NSF، UL710 و FDA معیارهایی ارائه می کنند که بر اساس آن ابعاد هود، فاصله نصب، نوع فیلتر و میزان پوشش کاناپی مشخص می شود. بسیاری از تولیدکنندگان معتبر مانند تجهیزات آشپزخانه صنعتی راکار در طراحی هود از این استانداردها الهام می گیرند تا راندمان مکش بالا و مصرف انرژی کمتر ایجاد شود.

در استاندارد NSF معمولاً تأکید می شود که هود باید ۲۰ تا ۳۰ سانتی متر بزرگ تر از تجهیزات حرارتی باشد. این موضوع باعث می شود بخار، چربی و دود قبل از فرار به محیط، در ناحیه هود جمع شوند و به سمت فیلتر هدایت شوند.

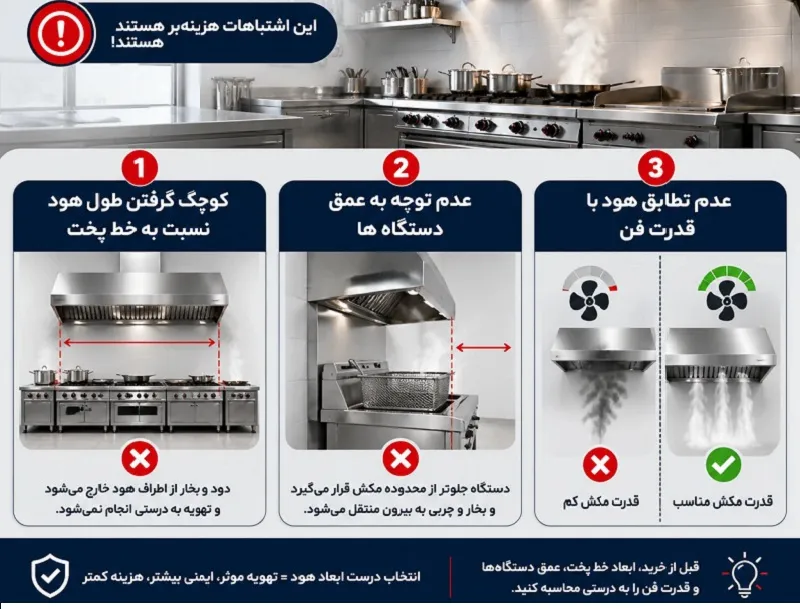

اشتباهات رایج هنگام انتخاب ابعاد هود صنعتی

بسیاری از مشکلاتی که در آشپزخانه های رستورانی دیده می شود، نتیجه انتخاب اشتباه ابعاد هود است. رایج ترین خطاها عبارت اند از:

کوچک گرفتن طول هود نسبت به خط پخت

اگر طول هود برابر با طول تجهیزات باشد، بخار از دو طرف فرار می کند. هود باید حداقل ۱۵ تا ۳۰ سانتی متر از هر طرف بزرگ تر باشد. مخصوصاً در تجهیزات پرحرارت مثل گریل ذغالی و سرخ کن.

عدم توجه به عمق دستگاه ها

عمق بسیاری از تجهیزات خط پخت بین ۷۰ تا ۹۰ سانتی متر است. اما عمق هود باید ۹۰ تا ۱۲۰ سانتی متر باشد تا کاناپی بتواند تمام بخار را جمع کند.

عدم تطابق هود با قدرت فن

حتی اگر ابعاد هود عالی باشد، فن ضعیف باعث تجمع دود می شود. هرچه هود بزرگ تر باشد، باید فن با CFM مناسب انتخاب شود. این مسئله در پروژه ها بسیار نادیده گرفته می شود.

محاسبه ابعاد هود صنعتی بر اساس نوع تجهیزات

هر وسیله ای میزان متفاوتی از گرما، بخار و چربی تولید می کند. بنابراین محاسبه ابعاد هود باید کاملاً وابسته به نوع دستگاه باشد.

گریل ذغالی

• جزو تجهیزات فوق سنگین است.
• عمق پیشنهادی هود: ۱۱۰ تا ۱۲۰ سانتی متر
• اورلپ: ۲۵ تا ۳۰ سانتی متر از هر طرف

سرخ کن ایستاده

• به دلیل تولید بخار روغن، باید پوشش بیشتری داشته باشد.
• عمق: ۱۰۰ تا ۱۱۰ سانتی متر
• ارتفاع فاصله تا سطح سرخ کن: ۷۵ تا ۸۵ سانتی متر

فر ساندویچی و اجاق

• این تجهیزات دود کمتری دارند اما گرمای زیادی تولید می کنند.
• عمق: ۹۰ تا ۱۰۰ سانتی متر
• اورلپ: ۱۵ تا ۲۰ سانتی متر

نقش طراحی کانال کشی در تعیین ابعاد هود صنعتی

در بسیاری از پروژه ها، ابعاد هود به تنهایی کافی نیست و باید کانال کشی نیز متناسب طراحی شود. اگر قطر کانال هود صنعتی کوچک باشد، فشار روی فن زیاد شده و مکش هود کاهش می یابد. همچنین هر زانویی اضافه، ۱۰ تا ۱۵ درصد افت فشار ایجاد می کند.

بنابراین اگر هود بزرگ است (مثلاً طول ۳ یا ۴ متر)، توصیه می شود کانال حداقل ۴۰×۶۰ سانتی متر یا لوله ۲۵ تا ۳۰ سانتی متر قطر داشته باشد.

بیشتر بخوانید: راهنمای خرید اجاق گاز صنعتی مناسب رستوران و کترینگ

جمع بندی نهایی

در طراحی و محاسبه ابعاد هود صنعتی، مهم ترین اصل این است که اندازه هود دقیقاً بر اساس خط پخت، نوع تجهیزات، شدت حرارت و حجم تولید دود و چربی انتخاب شود. رعایت اورلپ ۱۵ تا ۳۰ سانتی متری، انتخاب عمق مناسب بین ۹۰ تا ۱۲۰ سانتی متر و تنظیم ارتفاع نصب در محدوده استاندارد، باعث می شود مکش هود بهینه باشد و فشار غیرضروری روی فن و کانال کشی وارد نشود. در کنار این موارد، تجهیزات سنگینی مثل گریل ذغالی و سرخ کن نیازمند هودهای عمیق تر و فیلترهای بافل هستند، در حالی که خطوط پخت سبک می توانند از هودهای کم عمق تر استفاده کنند.

در نهایت، انتخاب ابعاد هود صنعتی یک فرمول ثابت ندارد، بلکه ترکیبی از تجربه، استانداردهای جهانی و تحلیل دقیق شرایط آشپزخانه است. بهترین روش این است که قبل از خرید، اندازه گیری خط پخت، نوع تجهیزات و مسیر کانال کشی انجام شود و سپس از یک متخصص معتبر کمک بگیرید. مجموعه تجهیزات آشپزخانه صنعتی راکار با تجربه پروژه ای گسترده، می تواند ابعاد دقیق، نوع هود مناسب و حتی دبی فن موردنیاز را برای شما محاسبه و پیشنهاد کند تا سیستم تهویه آشپزخانه تان با راندمان بالا و بدون خطا طراحی شود.

قبل از سفارش هود صنعتی، ابعاد را اصولی محاسبه کنید

اگر در حال راه اندازی یک رستوران، فست فود یا کترینگ هستید، انتخاب تصادفی ابعاد هود صنعتی می تواند در آینده هزینه های سنگینی بابت تغییرات، تعویض فن یا اصلاح کانال کشی برای شما ایجاد کند. بهترین کار این است که قبل از سفارش، طول و عرض دقیق خط پخت، نوع تجهیزات و شرایط فضای آشپزخانه را جمع آوری کرده و با یک تیم متخصص مشورت کنید.

در جستجوی یک فروشگاه تجهیزات رستوران معتبر، اغلب با کاتالوگ‌های بی‌پایان و مشخصات فنی گیج‌کننده روبرو می‌شوید که انتخاب را دشوار می‌کنند. فروشگاه اینترنتی راکار این تجربه را متحول کرده است. ما فراتر از یک پلتفرم فروش آنلاین، یک مرکز مشاوره تخصصی هستیم. این یعنی شما می‌توانید به راحتی و با چند کلیک، به کامل‌ترین مجموعه تجهیزات دسترسی داشته باشید و همزمان، از طریق مشاوره آنلاین و تلفنی کارشناسان ما، از انتخابی هوشمندانه و متناسب با نیازهایتان اطمینان حاصل کنید. تخصص ما در مشاوره راه‌اندازی رستوران، به ما این قدرت را می‌دهد که هر خرید شما را جزئی از یک استراتژی موفقیت بلندمدت ببینیم. در راکار، شما تنها یک محصول نمی‌خرید، بلکه دانش و تجربه یک تیم حرفه‌ای را به کسب‌وکار خود اضافه می‌کنید.

مجموعه تجهیزات آشپزخانه صنعتی راکار با تجربه عملی در پروژه های مختلف رستورانی، می تواند بر اساس خط پخت شما، ابعاد دقیق هود، نوع مناسب (دیواری یا جزیره ای)، عمق، ارتفاع نصب و حتی ظرفیت فن موردنیاز را پیشنهاد دهد. کافی است مشخصات خط پخت خود را در اختیار مشاوران قرار دهید تا یک محاسبه کاملاً کاربردی و اختصاصی برای پروژه شما انجام شود.

سوالات متداول

1. چه مقدار هود باید از هر طرف تجهیزات بزرگ تر باشد؟

معمولاً بین 15 تا 30 سانتی متر از هر طرف پیشنهاد می شود تا دود و بخار در زیر هود جمع شود. در خطوط پخت سنگین، حاشیه 25 تا 30 سانتی متری عملکرد بسیار بهتری در جمع آوری دود ایجاد می کند.

2. آیا برای خط پخت سبک هم به هود عمیق نیاز داریم؟

در خط پخت های سبک و کم حرارت، عمق 80 تا 90 سانتی متر معمولاً کافی است. زمانی که سرخ کن و گریل پرحرارت اضافه می شود، بهتر است عمق هود به 100 تا 110 سانتی متر افزایش یابد.

3. ارتفاع استاندارد نصب هود صنعتی چقدر است؟

بسته به ارتفاع تجهیزات، لبه هود معمولاً در ارتفاع 170 تا 200 سانتی متر از کف نصب می شود. هدف این است که فاصله بین سطح تجهیزات و لبه هود حدود 70 تا 90 سانتی متر حفظ شود.

4. آیا ابعاد هود روی انتخاب اگزاست فن تأثیر دارد؟

بله، هرچه سطح پوشش هود بزرگ تر باشد، به دبی هوادهی (CFM) بیشتری نیاز است. فن ضعیف برای هود بزرگ باعث می شود با وجود ابعاد مناسب، دود همچنان در آشپزخانه باقی بماند.

5. چطور می توانم ابعاد دقیق هود را بدون خطا محاسبه کنم؟

ابتدا طول و عمق تمامی تجهیزات خط پخت را دقیق اندازه گیری و حاشیه ایمنی را اضافه کنید. سپس با مشاوران تخصصی مانند تیم تجهیزات آشپزخانه صنعتی راکار مشورت کنید تا ابعاد نهایی و دبی فن را برای شما بهینه سازی کنند.
